Eletrodos lado a lado, em escala real

O feixe de eletrodos é a decisão de design mais consequente de um implante — mais do que a marca. Aqui, todos os feixes disponíveis no Brasil estão desenhados na mesma régua de milímetros, para comparar num olhar quatro coisas que de fato mudam entre eles: comprimento, número de contatos, espaçamento e espessura.

Perimodiolar (pré-curvado)

Abraça o modíolo, contatos voltados ao nervo. Menos corrente; usado em otosclerose com risco de estímulo facial. Não serve em cóclea sem modíolo.

Parede lateral (reto)

Repousa na parede externa, longe do modíolo. Menos trauma; base da preservação de audição e da cobertura completa.

Mid-scala

Pré-curvado para ficar no meio da rampa — posição medial sem encostar no modíolo.

Comprimento ativo (largura da barra) Cada ponto = um contato · o vão entre eles é o espaçamento A faixa afina do diâmetro basal ao apical (espessura real em mm)
Marca: Tipo:

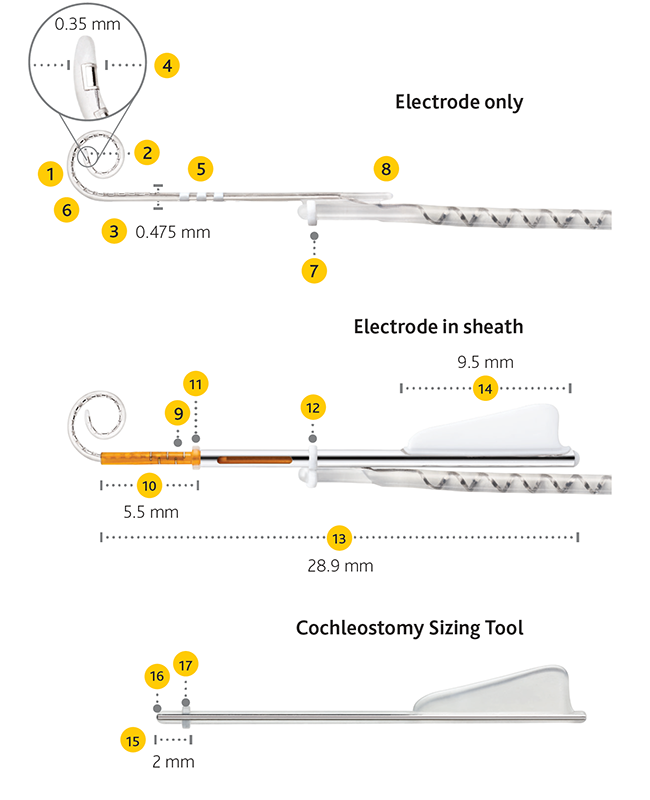

Slim Modiolar Perimodiolar · Cochlear Ficha →
14 mm · 22 ct vão 0,7 · ⌀ 0,4–0,5 mm

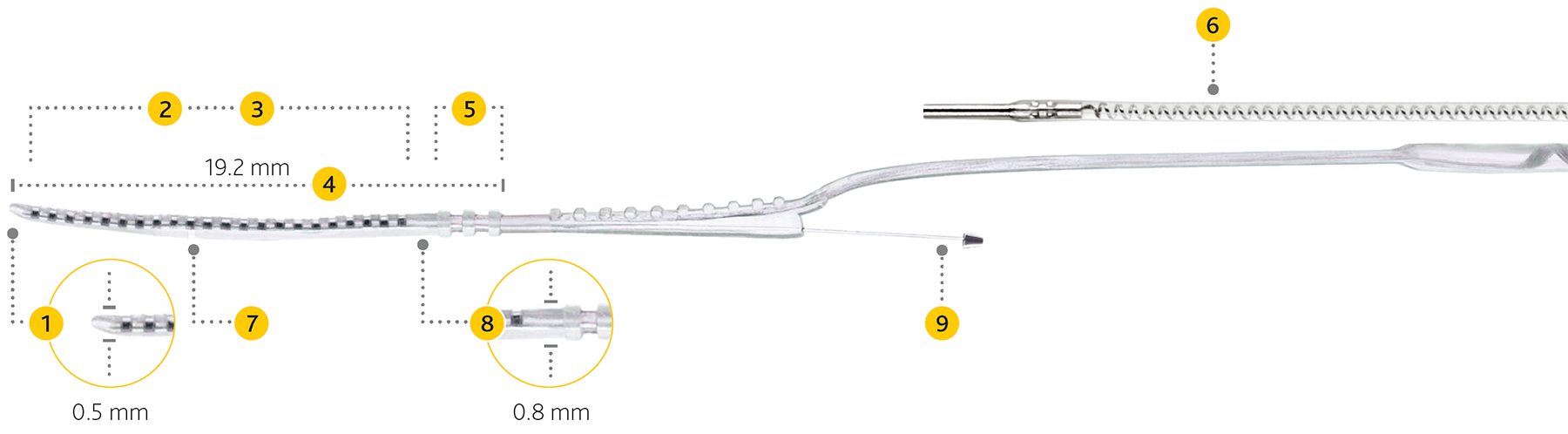

Contour Advance Perimodiolar · Cochlear Ficha →
14,25 mm · 22 ct vão 0,7 · ⌀ 0,5–0,8 mm

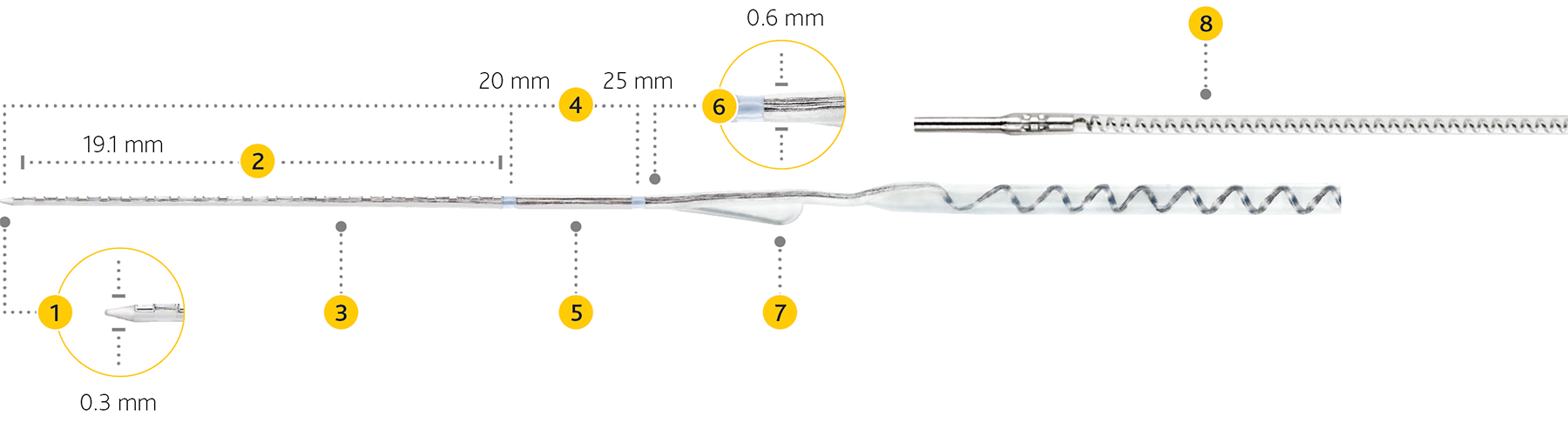

Slim Straight Parede lateral · Cochlear Ficha →
19,1 mm · 22 ct vão 0,9 · ⌀ 0,4–0,6 mm

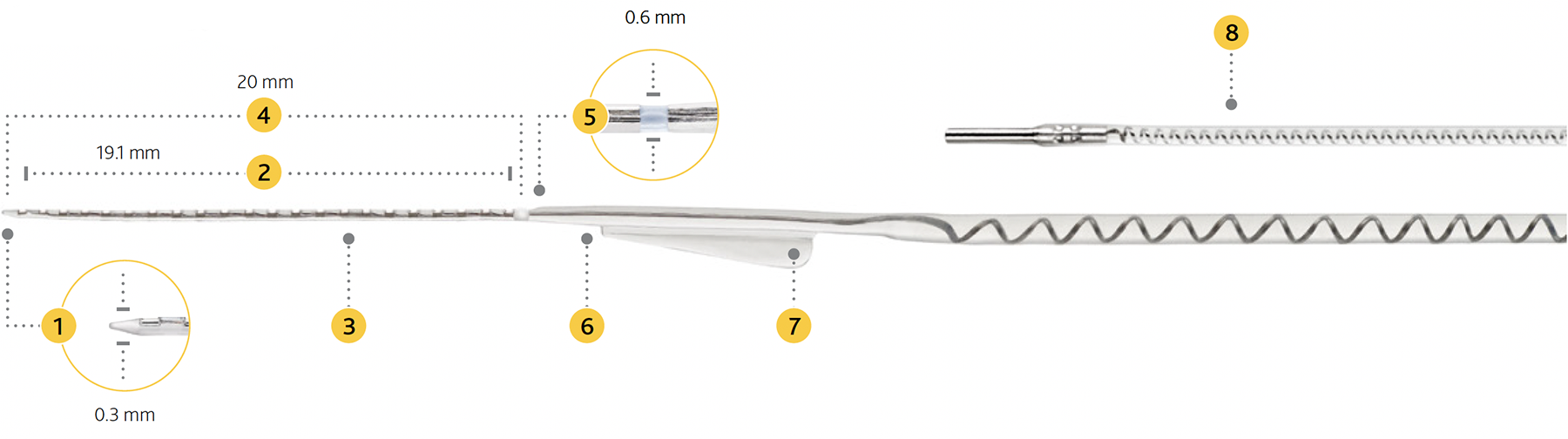

Slim 20 Parede lateral · Cochlear Ficha →
19,1 mm · 22 ct vão 0,9 · ⌀ 0,4–0,6 mm
FLEX34 Parede lateral · MED-EL
28,6 mm · 19 ct vão 1,6 · ⌀ 0,5–1,3 mm
FLEXSOFT Parede lateral · MED-EL
26,4 mm · 19 ct vão 1,5 · ⌀ 0,5–1,3 mm
FLEX28 Parede lateral · MED-EL
23,1 mm · 19 ct vão 1,3 · ⌀ 0,5–0,8 mm
FLEX26 Parede lateral · MED-EL
20,9 mm · 19 ct vão 1,2 · ⌀ 0,5–0,8 mm
FLEX24 Parede lateral · MED-EL
20,9 mm · 19 ct vão 1,2 · ⌀ 0,5–0,8 mm
FLEX20 Parede lateral · MED-EL
15,4 mm · 19 ct vão 0,9 · ⌀ 0,5–0,8 mm

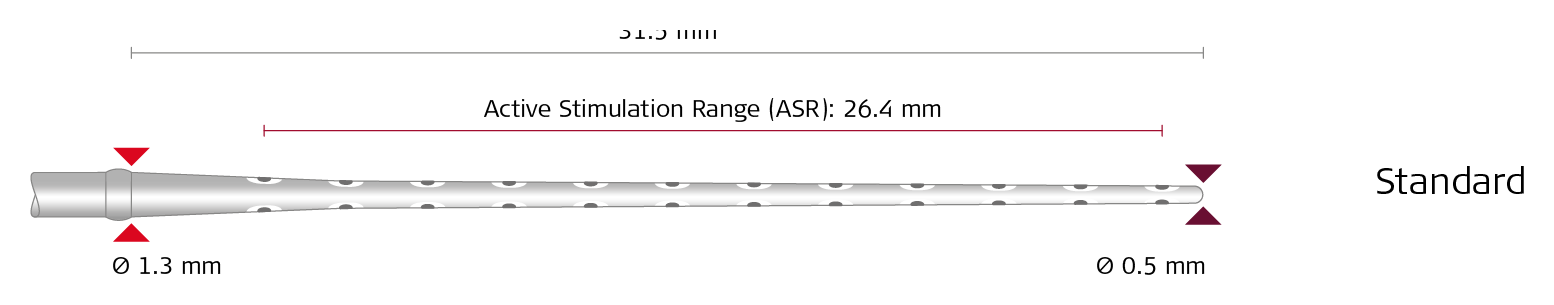

STANDARD Parede lateral · MED-EL
26,4 mm · 24 ct vão 1,1 · ⌀ 0,5–1,3 mm

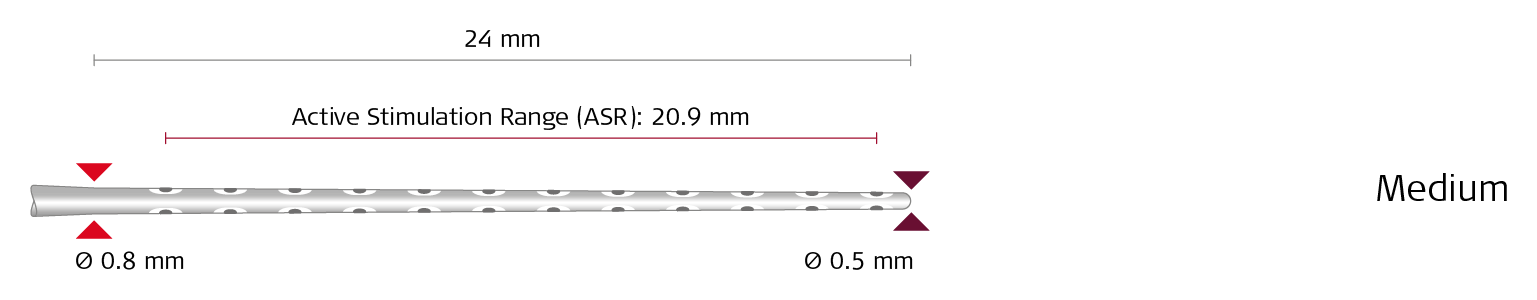

MEDIUM Parede lateral · MED-EL
20,9 mm · 24 ct vão 0,9 · ⌀ 0,5–0,8 mm

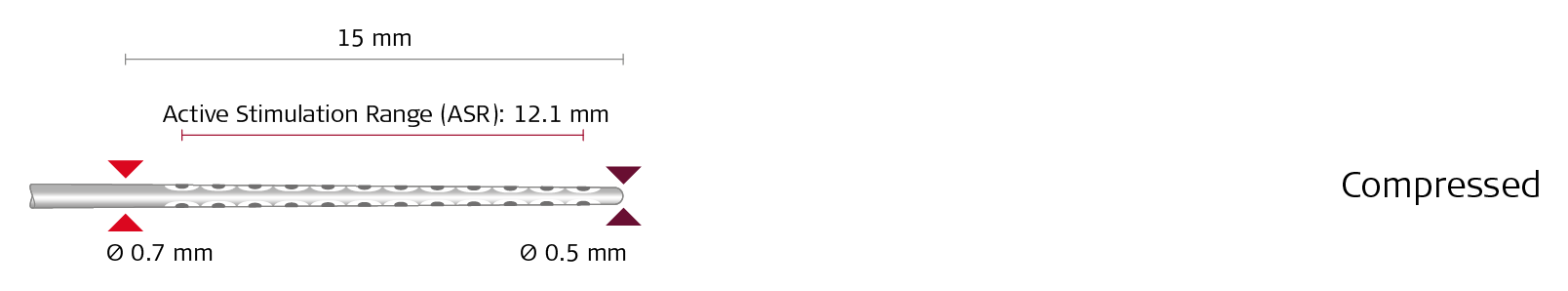

COMPRESSED Parede lateral · MED-EL
12,1 mm · 24 ct vão 0,5 · ⌀ 0,5–0,7 mm

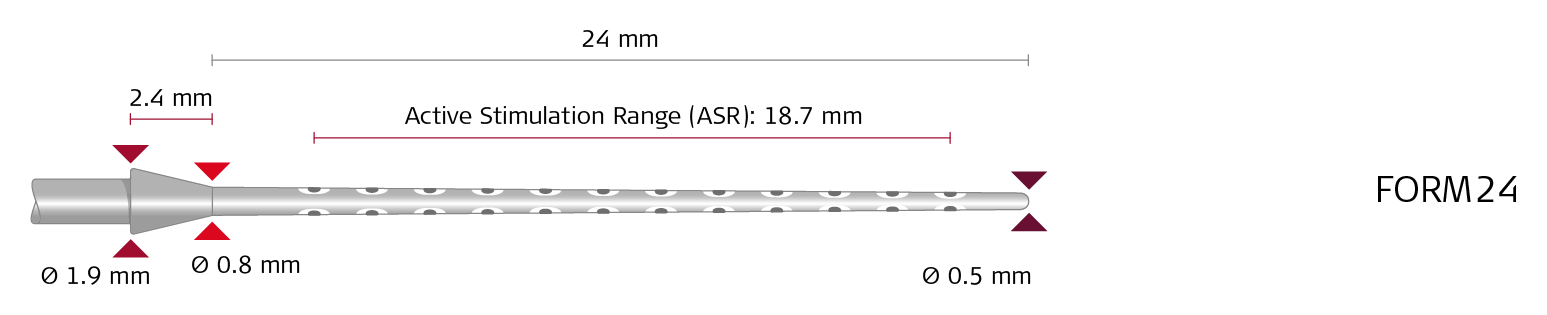

FORM24 Perimodiolar · MED-EL
18,7 mm · 24 ct vão 0,8 · ⌀ 0,5–0,8 mm

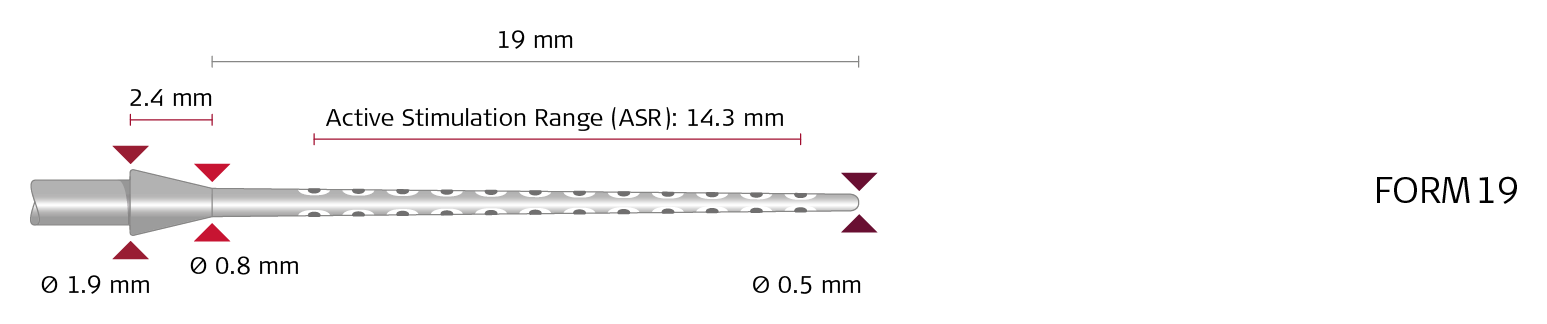

FORM19 Perimodiolar · MED-EL
14,3 mm · 24 ct vão 0,6 · ⌀ 0,5–0,8 mm
HiFocus SlimJ Parede lateral · Advanced Bionics
20 mm · 16 ct vão 1,3 · ⌀ 0,55–0,79 mm
HiFocus Mid-Scala Mid-scala · Advanced Bionics
15 mm · 16 ct vão 1,0 · ⌀ 0,5–0,7 mm

As barras estão desenhadas em escala real nos dois eixos: comprimento pela faixa ativa de estimulação (do primeiro ao último contato) e espessura pelo diâmetro real (apical → basal). O formato verdadeiro — curvo (perimodiolar) ou reto (parede lateral) — aparece na foto de cada feixe em Foto. Diâmetros das fichas técnicas oficiais dos fabricantes; quando faltam, são solicitados às marcas.
